Проектирование усиливающей накладки погрузчика
В рамках работы над научной тематикой по повышению эффективности работы фронтальных погрузчиков за счет оптимизации их кинематических и геометрических параметров, сотрудниками кафедры «Механика и инженерная графика» на базе инжинирингового центра СГАУ был смоделирован в компьютерной программе и затем изготовлен на 3D принтере прототип усиливающей накладки на стрелу погрузчика. Такое моделирование позволяет избежать вложений в производство прототипов из дорогостоящих материалов и отрабатывать конструкции вновь создаваемых объектов.
Этапы проектирования усиливающей накладки:
1. Аналитический и программный расчет формы и размеров накладки для конкретной стрелы.
2. 3D – моделирование (Компас 3D)

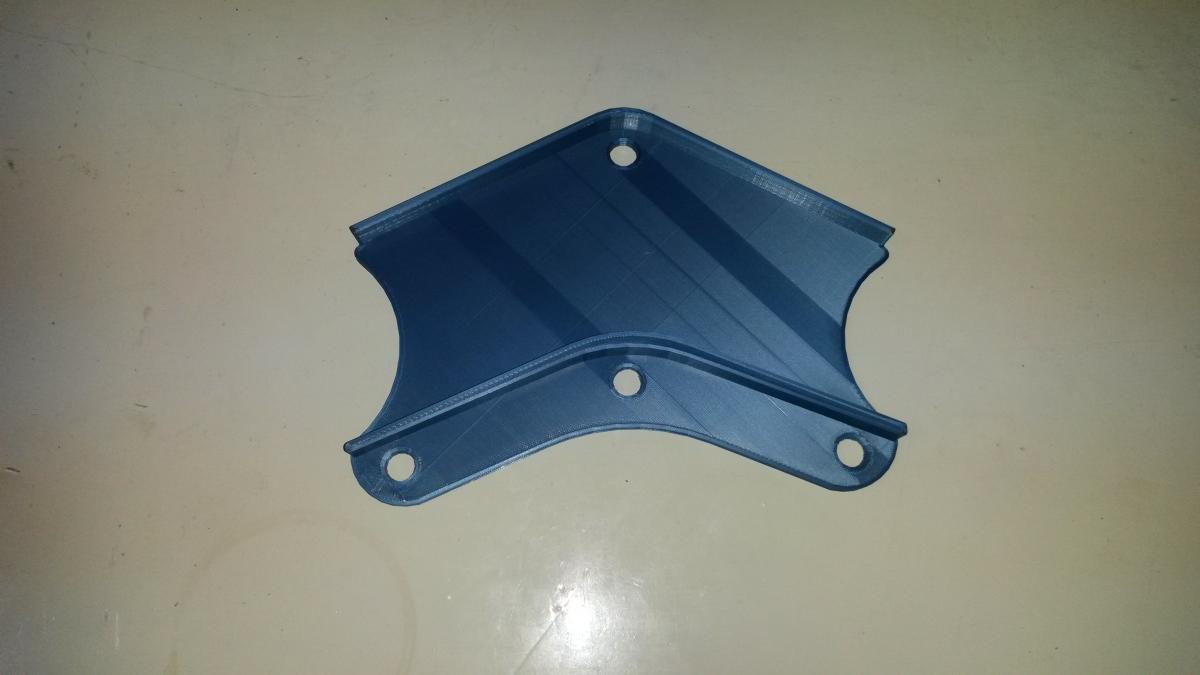

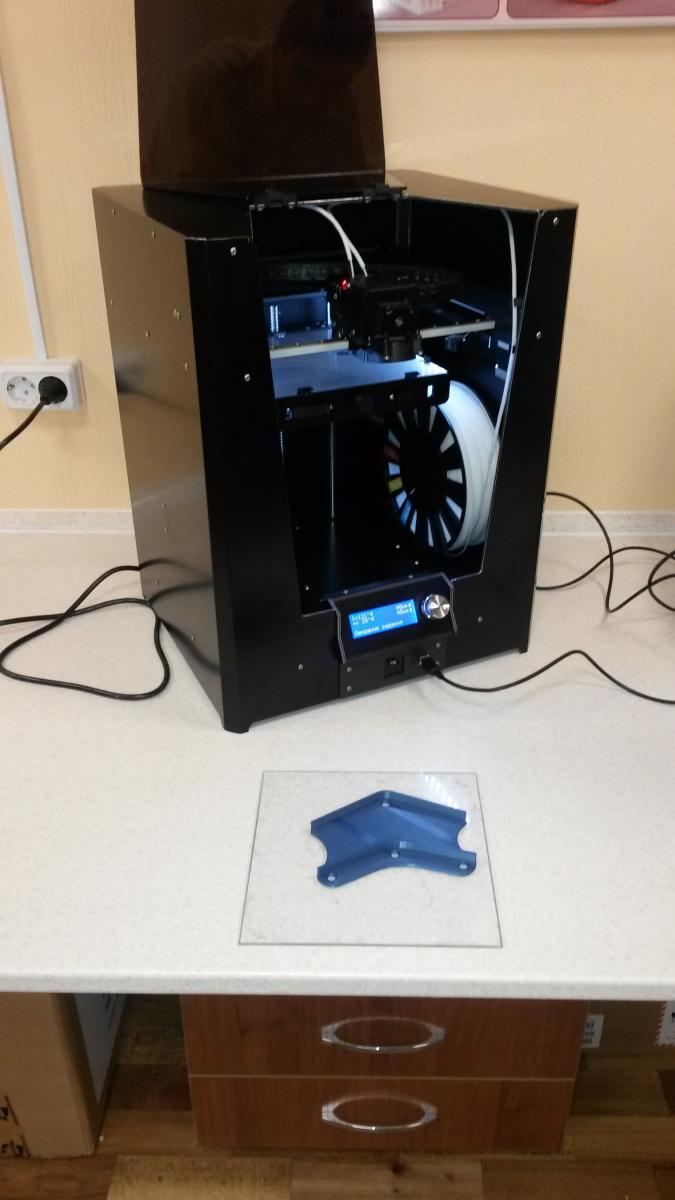

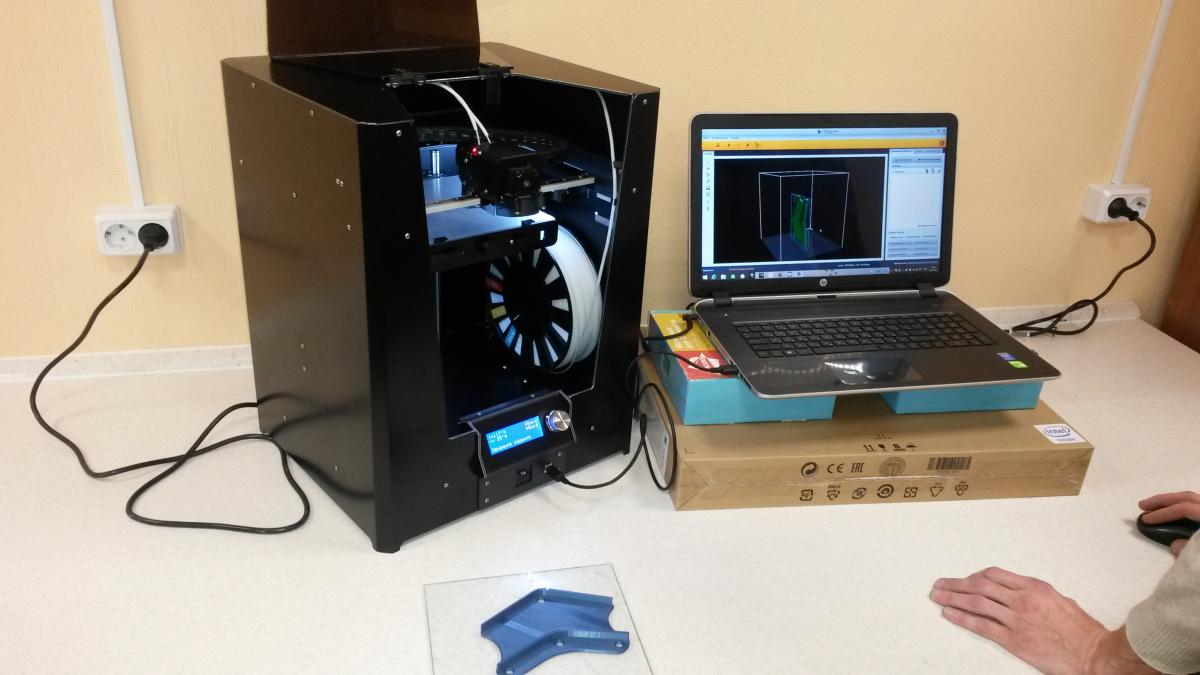

3. Изготовление прототипа на 3D-принтере
Представленная полимерная модель позволяет:

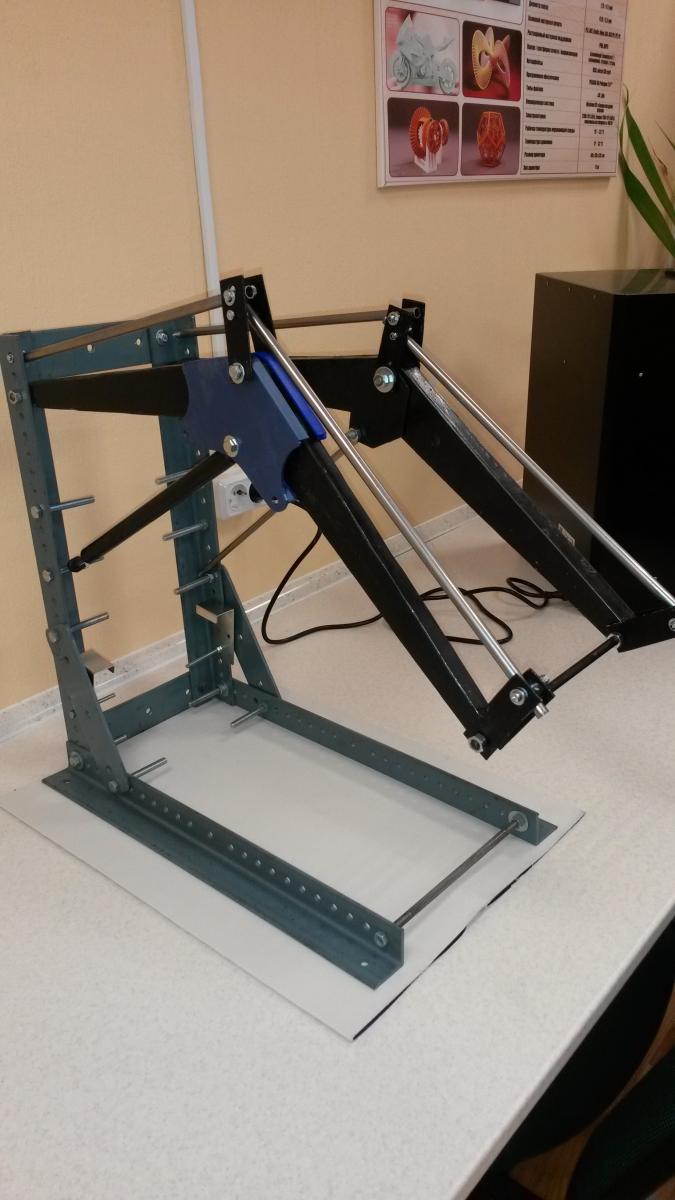

1. Исследовать кинематику стрелы.

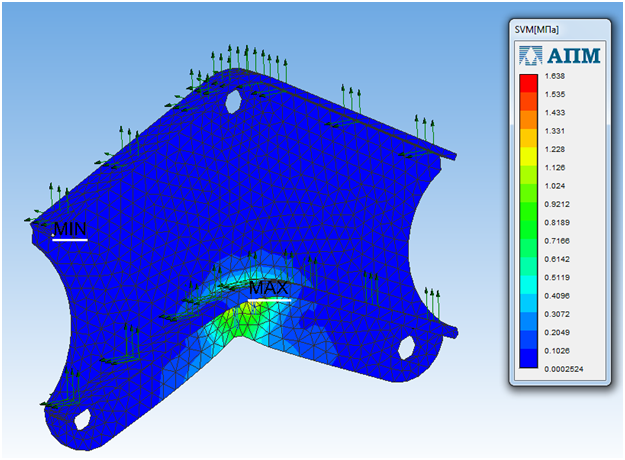

2. Исследовать напряженное состояние накладки (деформации и разрушение пластика при нагрузке будут соответствовать опасным сечениям в реальной металлической конструкции).
3. Изготовить модель усиливающей накладки в металле.

ИНЖИНИРИНГОВЫЙ ЦЕНТР приглашает к сотрудничеству все структурные подразделения университета. Советская, 60, малый лабораторный корпус.
Шишурин Сергей Александрович директор центра s.shishurin@gmail.com
т. 89179804249
